Подшипники с дюймовыми размерами



Подшипники с дюймовыми размерами



Подшипники с дюймовыми размерами







С наших складов и также под заказ, мы предлагаем широкий ассортимент подшипников дюймовых размеров от мировых производителей подшипников NSK, pt src="/components/html_editor/themes/advanced/langs/ru.js" type="text/javascript"> g>KOYO, CX: радиальные шариковые подшипники, радиально-упорные шарикоподшипники, цилиндрические роликоподшипники, конические роликоподшипники, корпусные шарикоподшипники.





                                  Радиальные шариковые подшипники.








Пример обозначения:





XLJ  2.1/4  RS  J  C2

Размеры внутреннего диаметра:                            От  3,175 мм до  482,6 мм

XLJ

XLJ: сверхлегкая серия

LJ: легкая серия
MJ: средняя серия

2.1/4

Внутренний диаметр 2. 1/4 (1“=25,4мм)

RS

Нет обозначения: открытый

Z: закрытый с одной стороны металлической шайбой

2Z: закрытый с двух сторон металлическими шайбами

RS: закрытый с одной стороны резиновым уплотнением

2RS: закрытый с двух сторон резиновыми уплотнениями

N: канавка под стопорное кольцо на наружном кольце

NR: канавка и стопорное кольцо на наружном кольце

J

J: стальной сепаратор

М: латунный сепаратор

C2

C2: внутренний радиальный зазор меньше чем нормальный

CN: нормальный зазор

C3: больше чем нормальный

C4: больше чем С3



                     Радиально-упорные шарикоподшипники.

















 LJT  4.1/4  X2  M  DU  L  EP



Размеры внутреннего диаметра :    от 9,525мм до 381мм



























LJT

XLJT: сверхлегкая серия

LJT: легкая серия
MJT: средняя серия

4.1/4

Внутренний диаметр 4. 1/4 (1“=25,4мм)

X2

X2:  угол контакта  15⁰С

Нет обозначения:  угол контакта 20⁰С

Х4:  угол контакта 30⁰С

М

J: стальной сепаратор

М: латунный сепаратор

DU

DB:дуплексная компоновка спиной к спине

DF: дуплексная компоновка лицом к лицу

DT: дуплексная компоновка тандем

DU: дуплексная универсальная компоновка

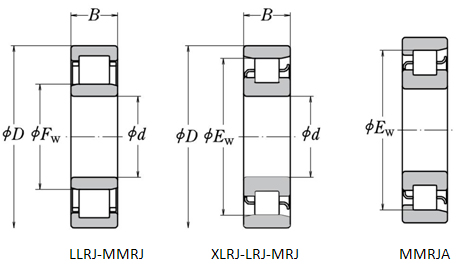

Цилиндрические роликоподшипники.

















LRJ  1/2  K  NR  M  C2

Размеры внутреннего диаметра :    от 12.7мм до 381мм

































L

XL: сверхлегкая серия

L: легкая серия

M: средняя серия

 RJ: без бортов на внутреннем кольце

LRJ: без бортов на наружном кольце
MMRJA: с одним бортом на наружном кольце



1/2

Внутренний диаметр 1/2  (1“=25,4мм)

K

Конусность 1:12

NR

N: канавка под стопорное кольцо

NR: стопорное кольцо

M

J: стальной сепаратор

М: латунный сепаратор

C2

C2: внутренний радиальный зазор меньше чем нормальный

CN: нормальный зазор

C3: больше чем нормальный

C4: больше чем С3
